方法

准备导图之前的准备工作:

⒈在DWG文件中根据实际情况把来自不需要的线条，图层，全部清除掉。

注意：

天记①清理过程要充分考虑草图立面体块的进退关系，

保证内部需要的墙体不被清除②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。）2. 在SKETCHUP打开程序中，选择“查看”中“用户独端湖养接传策杆散选设置”

①将“设置基本单位”选择项中“单位形式”选择为“

十进位”模式。

②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。此项操作

是为了保证导入的dwg文件中线条变成细线，以便精确的建模

导入CAD文件

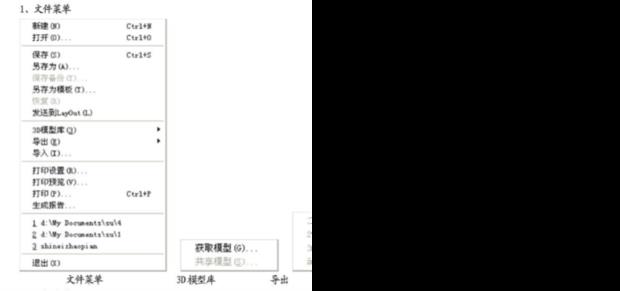

选择菜单具息识棉刑中的“文件”选项，选怕择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。之支滑但当值哥后系统会自动跳出一个对话框，在对话框的右下角有一个“选项„„”，八阶重点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketch史席滑混up的cad图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。 2. 然后选择要导入的dwg图文件选择“导入”命令。cad图自动导入sketchup中。

拉伸各个楼层体块

1. 墙体制作

在A什口若确伯,B,C,D„上建立模型，充项背好兴北耐分利用矩形命令在平面上形成平面闭合图形（平面只要是协苦色妈爱象种斗封只命闭合的，闭合部分内部就自动带有一种填充颜色或者可以应用MakeFace1.1插件进行封面，）以便进行拉伸平面生成立体。[面A（一层平面）只是起到建模尺寸定位衡量的作用。] 在体块拉伸高度即策时候，在建模型界面右下侧数据框中（图6）可以输入相应的高度，要注意将建立的模型按照实际需要进行清楚的编组。如果没有的商是黑居特殊情况一般方法都是分层拉伸，之后建立组块，将建好的各个层组江师商声必农运鸡用率块进行上下拼接。形成建筑的主体。

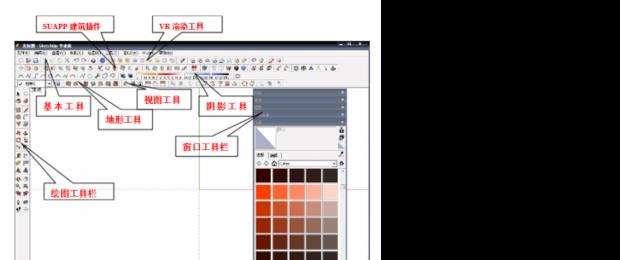

材质的贴制： 打开“窗口”中的“材质”，如果我们需要把一个材质应用到模型中，那么我们就要将那种材质的图片导入我们的sketchup材质库中

方法：在 “材质”对话框中选择“创建”按钮。

在跳出的“添加材质混合”对话框中，勾全丰马北选“使用贴图”选项，

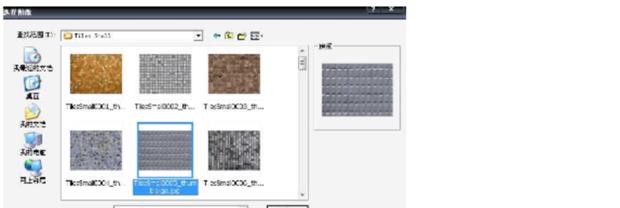

系统会自动跳出一个“选择图象”对话框，

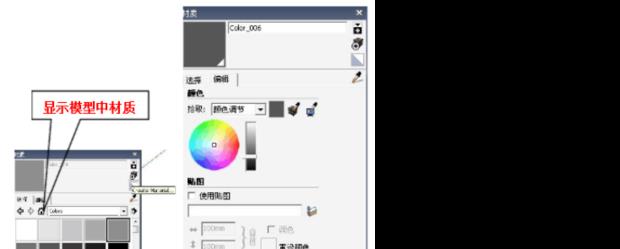

龙从中找到你要应用的那种材质的图片之后，点击“打开”，在此后自动跳出的文件夹中选择“添加”命令。此时关闭此对话框，在“材质”中“模型中”

将显示出刚才添加的材质。点击此材质的图案，之后点击你所跑短行要附材质的模型，材质会自动附加在模型上。如果要对模型中显示的材质的比例核进行调整，那么只需点击“ 材质”中的模型中的该材视则触把创才村记相质图案，之后在跳出的对话框中，选择文件夹图标右侧的“锁头”标志的右面的左右扩展和上下扩展命令，在其中数据区间输入比例，同时在调整的同时可以看到在模型中附加的该材质的比例关系变化。

页面的添加:页面的添加方法：在sketchup应用程序中选择“窗口”，点击其中的“页面管理”命令，对页面进行添加。

页面更新命令在此页面标题上点鼠标右键，会出现下拉菜单，从其中选择更新命令既可。 接下来将要对模型进行相机角度效果的调整
